Сфера применения: Питьевое водоснабжение

Производитель: Jafar

Технические характеристики:

Диск: ковкий чугун в соответствии с EN-GJS-400-15 или нержавеющая сталь X5CrNi18-10 (304)
Уплотнительное кольцо: резина NBR или EPDM
Класс герметичности: А
Максимальная темпертатура: до 70С
Максимальная скорость: жидкость (вода) -4м/ сек., газ (воздух) - 30 м/ сек.

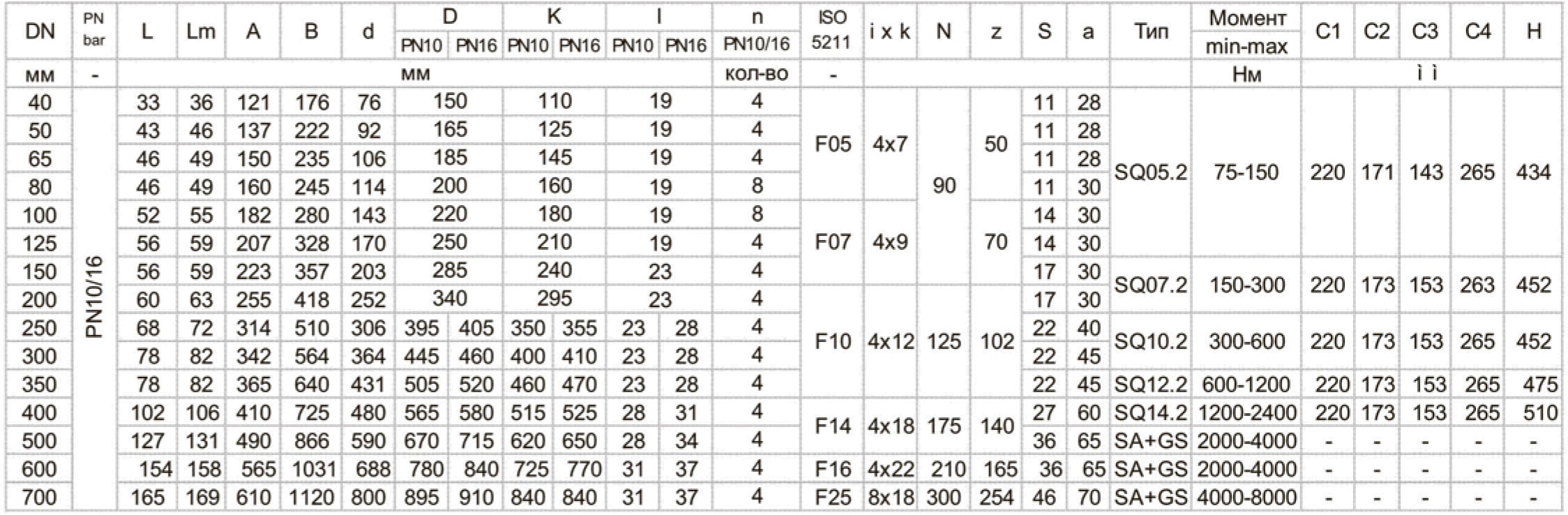

50 + SQ05.2 PN16 по запросу
65 + SQ05.2 PN16 по запросу
80 + SQ05.2 PN16 по запросу
100 + SQ05.2 PN16 по запросу
125 + SQ05.2 PN16 по запросу
150 + SQ07.2 PN16 по запросу
200 + SQ07.2 PN10/16 по запросу
250 + SQ10.2 PN10,16 по запросу
300 + SQ10.2 PN10,16 по запросу
350 + SQ14.2 PN10,16 по запросу
400 + SQ14.2 PN10,16 по запросу
500 PN10 +SA07.6+GS100.3/VZ 4.3 по запросу
500 PN16 +SA07.6+GS100.3/VZ 4.3 по запросу
600 PN10 +SA10.2 + GS125.3 / VZ4.3 F25 по запросу
600 PN16 +SA10.2 + GS125.3 / VZ4.3 F25 по запросу
700 PN10 +SA10.2 + GS125.3 / VZ4.3 F25 по запросу
700 PN16 +SA10.2 + GS125.3 / VZ4.3 F25 по запросу
800 PN10 +SA10.2 + GS125.3 / VZ4.3 F25 по запросу
800 PN16 +SA10.2 + GS125.3 / VZ4.3 F25 по запросу
900 PN10 +SA10.2 + GS160.3 / GZ8:1 F25 по запросу
900 PN16 +SA10.2 + GS160.3 / GZ8:1 F25 по запросу
1000 PN10+SA10.2 + GS160.3 / GZ8:1 F25 по запросу
1000 PN16+SA10.2 + GS160.3 / GZ8:1 F25 по запросу
1200 PN10+SA14.2 + GS200.3 / GZ16:1 F30 по запросу
1200 PN16 +SA14.2 + GS200.3 / GZ16:1 F30 по запросу
Другие диаметры по запросу

Межфланцевые затворы ТИП 4497SQ приспособлены для монтажа между фланцами трубопровода без необходимости применения дополнительных уплотнительных прокладок. Перед монтажом затвора между фланцами рекомендуется увлажнение поверхности системы уплотнения техническим вазелином, который предотвратит прилипание и возможное повреждение при демонтаже резиновыхэлементов.

В конструкции затвора интегрировано уплотнение диска, которое, одновременно, является уплотнением между диском и фланцем трубопровода Все элементы защищены от коррозии

Техническая, морская и пресная вода, мазуты, газ, воздух и другие нейтральные вещества в зависимости от материала уплотнений.

До монтажа затвора 4497SQ надо провести следующие мероприятия:

-проверить соответствие рабочих параметров и вида среды параметрам затвора;

-для качественного монтажа затворах, фланцы трубопровода дложны быть параллельны и соосны;

-    во избежании заклинивания дисках, условные проходы должны быть не меньше условного прохода затвора, для установки затвора на стальные трубы рекомендуется применять воротниковые фланцы;

-для облегчения установки минимум с одной стороны необходимо ставить демонтажную вставку;

-    перед монтажом открыть диск (10°);

-обработать уплотнения техническим вазелином.

Затворы Тип 4497SQ Ду40 - 250 можно устанавливать в любом положении (ось вала затвора вертикально или горизонтально). Для ДуЗОО и выше ось вала только горизонтально. Во время монтажа следует обратить внимание, чтобы на арматуру не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор.

Межфланцевые затворы ТИП 4497SQ приспособлены для монтажа между фланцами трубопровода без необходимости применения дополнительных уплотнительных прокладок. Перед монтажом затвора между фланцами рекомендуется увлажнение поверхности системы уплотнения техническим вазелином, который предотвратит прилипание и возможное повреждение при демонтаже резиновыхэлементов.

После монтажа рекомендуется несколько раз изменить направление затвора (открыть, закрыть), чтобы проверить и убедиться в том, что он установлен правильно. Затвор, установленный между фланцами трубопровода, является его интегральной частью и не требует применения опор (опорных блоков) под ним.

Затвор управляется штурвалом или приводом.
