Циркуляционные насосы KSB серии Etaline Z

Насос с сухим ротором. Моноблочный насос со спиральным корпусом в исполнении с патрубками в линию со стандартным двигателем. Тип установки стационарный. Положение установки горизонтальное или вертикальное. Материал корпуса серый чугун. Используется в системах водяного отопления, в контурах охлаждающей воды, системах кондиционирования воздуха, водоснабжении, установках хозяйственного водоснабжения и промышленных системах циркуляции.

Насосы инлайн представляют собой высоконапорные центробежные машины, способные подавать жидкость на большую высоту. Поэтому основная область их применения – коммунальные системы: горячее и холодное водоснабжение, отопительные системы жилых и промышленных зданий, системы кондиционирования.

Описание серии KSB Etaline Z

• электронасос в едином двойном корпусе с расположением патрубков по системе «in line»
• жесткий тип соединения валов двигателя и насоса

Конструктивные особенности:
Насосы инлайн выпускаются в горизонтальном и вертикальном исполнении, бывают одно- и многоступенчатыми, работают с мокрым и сухим ротором. Вал насоса инлайн «с сухим ротором» изолируется от рабочей жидкости посредством торцевых или скользящих сальниковых уплотнений. Если температура рабочей жидкости достигает +90°С или жидкость агрессивна, в одинарный мягкий сальник подается затворная жидкость. В качестве привода промышленных циркуляционных инлайн-насосов используется регулируемый электродвигатель. Конструкция насосов дает возможность заменить двигатель или рабочее колесо, не снимая насос с трубопровода. Проблема обеспечения постоянной подачи жидкости в больших объемах и без перерывов решается установкой сдвоенных насосов.

Эксплуатационные характеристики:
Как гидравлическая машина насос характеризуется подачей и напором. Подача (производительность) – это объем перекачиваемой жидкости в единицу времени Q (измеряется в м3/час или л/с), а напор – это повышение энергии рабочей жидкости после прохождения насоса H (измеряется в метрах водяного столба). В паспорт каждого насоса обязательно включаются его характеристики, которые дают возможность определить напор и эффективность (КПД) установки при разной частоте вращения и разной подрезке диаметра рабочего колеса. Использование этой информации требует определенных знаний, но она необходима, чтобы правильно подобрать насос на конкретные условия работы.

Конструктивное исполнение:

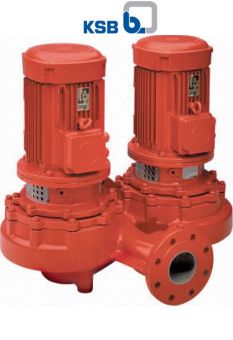

Сдвоенный насос линейного типа в моноблочном исполнении. Два отделенных друг от друга центробежных насоса в одном корпусе с расположенным в напорном патрубке пружинным переключающим клапаном. У сдвоенных насосов линейного типа с условным проходом от 32 до 80 корпус клапана выполнен из рильсана, а при условном проходе от 100 до 200 - из бронзы. Клапана, пружины, оси и др. изготовлены из хромистой стали.
Ручной выпуск воздуха из полости торцового уплотнения возможен через встроенный воздушный клапан. Возможен выбор как одиночного режима работы (работа в резервном режиме), так и параллельного режима (переключение на пиковую нагрузку). Соответствующие шкафы управления, лапы для вертикальной установки насосного агрегата и фланцевая заглушка для обеспечения эксплуатационной готовности при сервисных работах входят в комплект принадлежностей.

Уплотнение вала
Неохлаждаемое торцовое уплотнение, например с парой скольжения уголь/карбид кремния-специальный эластомер или этилен-пропиленовый каучук. Другие варианты согласно перечню перекачиваемых сред.
